應用范圍

? 各種地表水水位測量

? 地下水水位測量

? 長期水位測量等需要測量水 位的應用

技術特點

? 陶瓷電容傳感器，長期使用無零點漂移

? 自帶導氣管實現自動氣壓補償，壓差法測量

? 自動密度補償 ? 自動海拔補償 ? 自動溫度補償

? 水位數值真實穩定，不受外界氣壓變化、海拔高 度變化及氣象條件變化影響

? 傳感器外殼采用激光焊接，內部完全密封，堅 固防腐經久耐用

? 電纜采用凱爾拉夫材質，防水性能優越，長期 使用無形變

? 安裝操作簡單方便 ? 10 倍過載能力

? 4 - 20 mA 信號，RS485（SDI-12協議）或 SDI-12 接口

? 數字接口版本可同時讀取水位、導電率和溫度 數據

測量原理

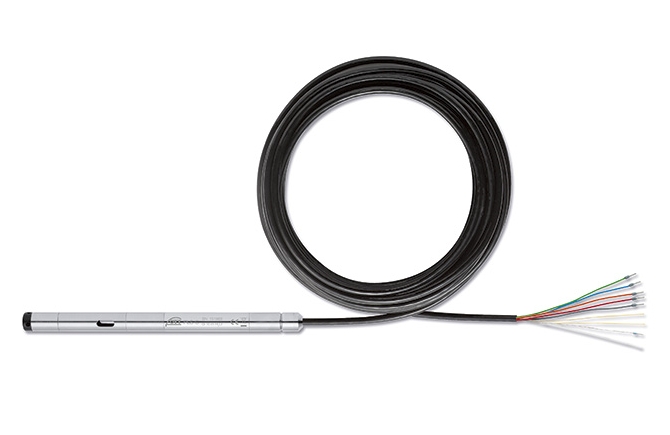

OTT PLS-C 壓力水位計采用干式陶瓷電容傳感器和微處理技術設計，備有 RS485（SDI-12協議）或SDI-12 接口 及4~20mA 輸出可選，數字接口輸出值包括水位和溫度測值。 儀器自帶導氣管，通過導氣管連接外界大氣，另外一端與壓力傳感器連接。壓力傳感器同時測量水壓和外界大 氣壓，直接通過壓差法得到實際水壓，再換算為對應的水柱高度，以水深或水位型式輸出至外部數采儀。 測量單元中內置的微處理器可消水中溫度或密度變化所帶來的影響。測量精度高達0.05mm，還可補償不同海 拔及緯度下重力加速度變化所帶來的影響。 傳感器可過載能力為滿量程的 10 倍，保護管采用激光焊接可確保防水效果。

技術指標

水位

量程 0 ~4m/10m/20m/40m/100m

精度 ≤ ± 0.05% FS

長期穩定性 ≤ ± 0.1% FS/年

分辨率 0.001m

溫度

量程 -25℃ … +70℃

分辨率 0.01℃

 精度 ± 0.1℃

電導率

量程 5 … 2000 uS/cm  0.1 … 100.00 mS/cm

分辨率 5 … 2000 uS/cm 1 uS/cm  0.1 … 100.00 mS/cm 0.01mS/cm

精度 5 … 2000 uS/cm ±0.5%測量值（至少±1uS/cm）

0.1 … 100.00 mS/cm ±1.5%測量值（至少±0.01mS/cm）

溫度補償范圍 -5℃ 至 +45℃ ( 無冰期 )

電源 6 … 27 VDC，通常12/24VDC

輸出 RS485(SDI-12協議)或SDI12

防護等級 IP68

存儲溫度 -45℃ 至 +85℃

反應時間

預熱時間 <100 ms

響應時間 <16 ms

探頭材質 904L 不銹鋼

尺寸 L x ? 317× 22mm

重量 大約0.43 kg
