地表基準輻射網絡（BSRN）由世界氣象組織（WMO），國際科學聯盟理事會（ICSU）和教科文組織政府間海洋學委員會（IOC）聯合發起的世界氣候研究計劃（WCRP）發起。BSRN的目標是提供持續的、長期的、高頻采樣的先進表面輻射通量測量，并堅持采用可達到的高標準的測量程序、校準和準確性。為校準基于衛星的地表輻射預算和通過大氣層的輻射轉移估算值提供數據，監測地球表面輻射通量的區域趨勢。

隨著商用監測設備技術水平不斷提升，BSRN監測對設備的需求也不斷提高，KIPP &ZONEN的監測系統不僅始終滿足BSRN觀測標準，在某些方面還有更優的表現，因而廣泛用于全球的BSRN監測站。

BSRN地表基準輻射網絡監測站設備主要包括：太陽跟蹤器、多種輻射傳感器、數據采集和傳輸系統等。

監測指標

BSRN基準站：直接太陽輻射、散射太陽輻射、太陽總輻射、下行長波輻射

BSRN 擴展站：反射太陽輻射、上行長波輻射

系統組成

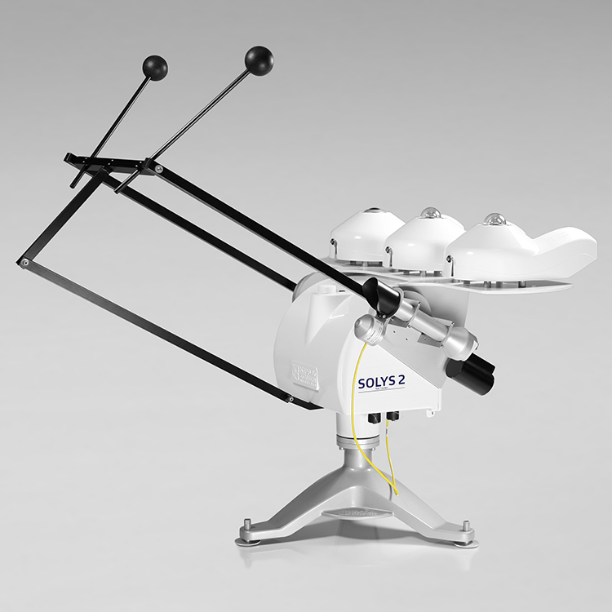

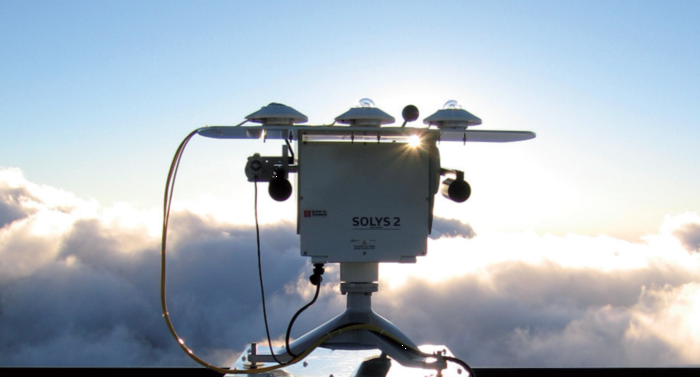

SOLYS 2太陽跟蹤器

?通過太陽傳感器進行主動跟蹤，瞄準精度< 0.02°

?安裝無需軟件

? GPS 授時定位

SOLYS 2太陽跟蹤器配有遮擋球用于散射輻射和下行長波輻射測量，配有安裝支架用以安裝直接太陽輻射傳感器和其它日照傳感器、也用于安裝加熱通風單元等。

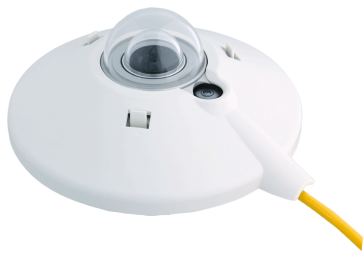

CMP 21或CMP 22 太陽總輻射傳感器

CMP 21和CMP 22 太陽總輻射傳感器均符合BSRN監測標準，用于太陽總輻射監測，配合太陽跟蹤器的遮擋球使用可以測量太陽散射輻射，傳感器朝向地面安裝可測量太陽反射輻射。兩款傳感器區別在于CMP 21采用的是玻璃圓頂，而CMP 22采用的是石英圓頂，CMP 22在性能方面更優。

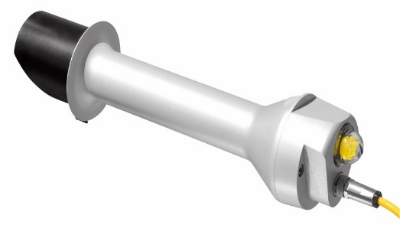

CHP1直接太陽輻射傳感器

? 符合BSRN的所有要求

? ISO 9060 一級標準

? 石英窗口，以提供所需的光譜響應范圍

? 雙管結構，大程度地減少風和雨的熱沖擊影響

? 10K熱敏電阻和Pt-100溫度傳感器

? 單獨的溫度響應測量

? 單獨的對齊輔助工具

? 防護等級 IP67

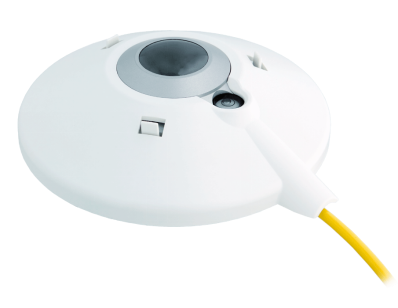

CGR4長波輻射傳感器

CGR4長波輻射傳感器向上安裝配合遮擋球用于測量下行長波輻射，CGR4向下安裝用于測量上行長波輻射。

? 10K熱敏電阻溫度傳感器（Pt-100可選）

? 單獨測量的溫度響應

? 通過低半月形的圓頂?shù)?80o視角

? 可用的低窗口加熱偏移

? 高流量CVF4通風裝置配件

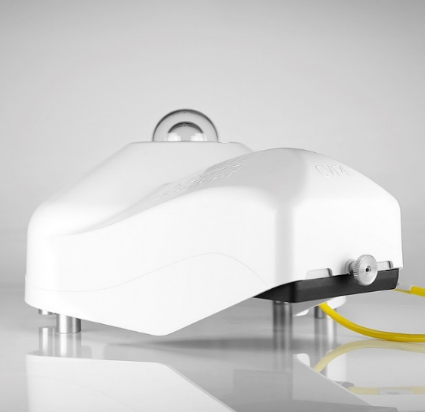

CVF4 加熱通風單元

CVF4加熱通風單元是為太陽總輻射傳感器和CGR4長波輻射傳感器設計的。CVF4安裝在太陽跟蹤器上，傳感器固定在CVF4的底座上，調平衡后安裝上罩即可。

CVF4 通風裝置將過濾后的清潔空氣以旋流形式吹過傳感器圓頂，以減少污垢、灰塵和其它污染物的沉積。盡可能降低圓頂需要清潔的頻率。加熱氣流可防止圓頂上形成露水、蒸發雨滴并融化霜凍。保養工作僅需定期檢查和清潔進氣過濾器。

風扇轉速可通過 TTL 轉速脈沖進行監控。

CVF4 的防護等級為 IP68。

數據采集器及供電系統

根據需要選配，如CR1000，CR3000等。

品牌：荷蘭KIPP & ZONEN
