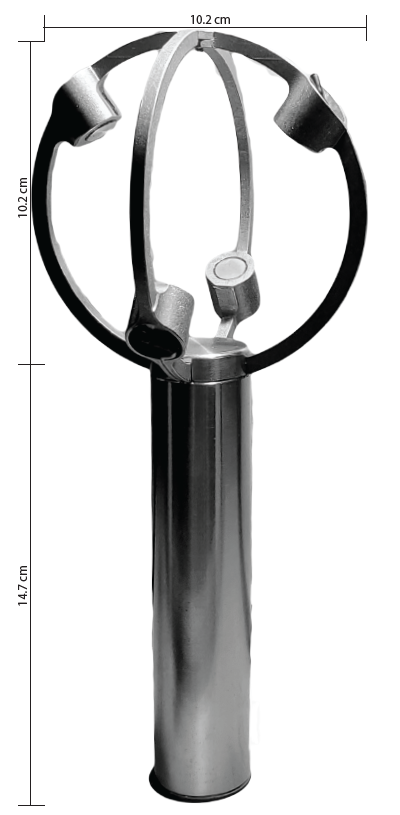

LI-560球形三維超聲風速儀一款小巧的傳感器，測量路徑長度僅60 mm，重量225 g。LI-560能夠有效準確地測量三個方向的風速（U V W），它獨特的球形開路設計大大減少了陰影校正，從而提高垂直風速測量的準確度。測量頻率可達100Hz，靈敏捕捉空氣運動細節。LI-560為全鋁結構，在保證牢固的同時保持了輕質、小巧、低功耗的特點，非常適合搭載于無人機上，用于大氣通量和湍流研究。

主要特點

ü  超聲原理，測量U、V、W三維風速

ü  外觀小巧，重量輕，功耗低

ü  測量頻率高達100Hz

ü  適合搭載無人機使用

ü  外觀設計簡潔，極大降低了測量設備造成的風場畸變

ü  全鋁結構，保證小巧且堅固

技術參數

尺寸：10.2 cm x 10.2 cm x 24.9 cm

測量路徑長度：60mm

重量：225 g

功耗：5-32V@500mW

數字輸出： RS-232, RS-422, UART-3V

數據輸出頻率：1Hz, 2Hz, 5Hz, 10Hz, 20Hz, 25Hz, 50Hz, 100Hz

超聲工作頻率：60kHz

測量參數

風速：量程0-50 m/s，分辨率 0.01 m/s，準確度±0.1 m/s@0-10 m/s， ±1% m/s@11-30 m/s，±2% m/s@31-50 m/s

風向：u/v 量程: 0-359°，w 量程: ±60°，分辨率1°，準確度±1°

溫度：量程 -20~ 72 ℃，分辨率 0.01 ℃，準確度±2.0 ℃

3D加速計：量程（u，v，w）±2g，傾斜（俯仰、側傾）±90°

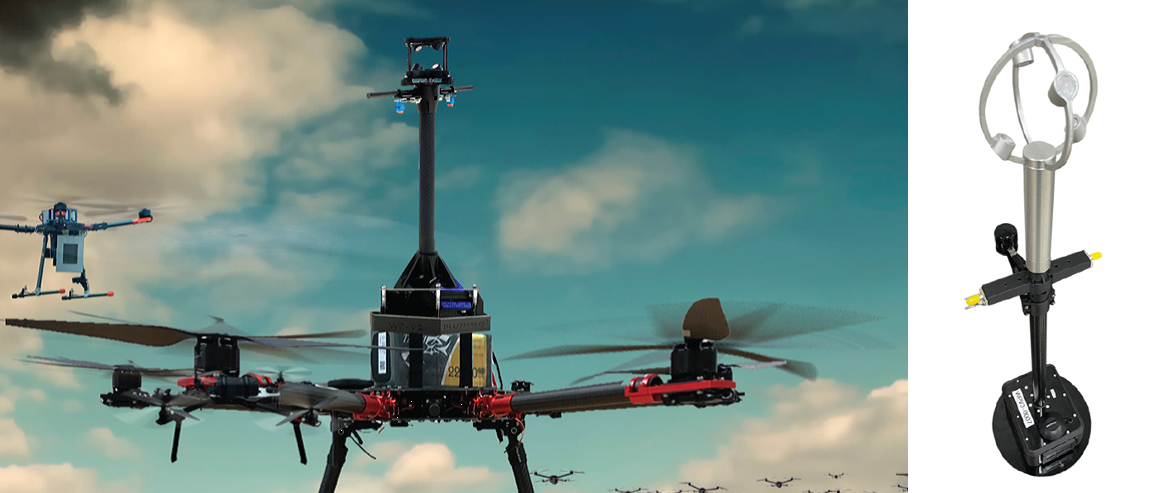

無人機平臺搭載

LI-560 球形三維超聲風速儀是與美國BlueHalo公司聯合開發的，BlueHalo是一家為國jia安全方面提供先進工程解決方案和技術的領先供應商，LI-560專門設計用于部署在Atmospheric Characterization Payload (WP-V3 ACP) UAS傳感器套件上。

WP-V3 ACP的剛性結構和系統設計確保了傳感器與無人機螺旋槳之間的適當間距，以實現準確的近地大氣測量。WP-V3 ACP具有實時顯示、內置GPS、實時遙測、開放SDK等功能，可輕松安裝在DJI M600、IE-V2、E900和E1250 UAS平臺上。

在其集成桅桿結構中，所有電子設備都與外部環境完全隔離，非常適合各種氣象應用，包括：大氣廓線、城市地形剖面、野火監測、天氣預報、風暴追蹤、教育和研究等。

數據采集

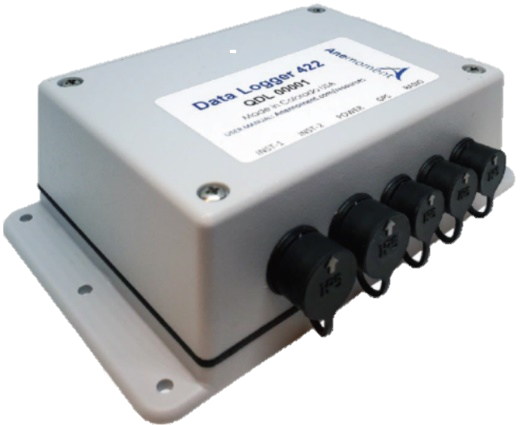

DL422數采是專為LI-550和LI-560設計的數據采集設備，可同時連接多至4個傳感器，DL422數采可使用交流電適配器、無人機電池或太陽能風能電池供電。數據存儲于數采內部的MicroSD卡或者通過串口傳輸。

DL422通過標準接口，很方便接入第三方無線電、GPS以及電池（UN38.3認證）。DL422配有適用于野外環境的IP 67防護外殼。

可選型號如下：

ü  DL422-E1 包含IP67防護外殼，可連接單個LI-550或LI-560傳感器

ü  DL422-E2 包含IP67防護外殼，可連接兩個LI-550或LI-560傳感器

ü  DL422-E4 包含IP67防護外殼，可連接四個LI-550或LI-560傳感器

產地與廠家: 美國LI-COR公司
